海灣LWK200聯網接口卡，作為海灣安全技術有限公司（以下簡稱“海灣”）火災自動報警系統中關鍵的組成部分，其作用至關重要。它不僅是火災報警控制器（以下簡稱“控制器”）與上位機監控管理系統（以下簡稱“監控系統”）之間溝通的橋梁，更是構建智能化、網絡化消防監控體系的核心紐帶。深入理解LWK200聯網接口卡的工作原理，對于提升消防系統的整體性能、優化火災預警和響應機制具有重要的意義。

本文將深入剖析海灣LWK200聯網接口卡的原理，從硬件架構、通信協議、數據處理機制、軟件功能等方面進行詳細闡述，旨在幫助讀者全面了解該設備的運行機制，并更好地應用于實際的消防工程項目中。

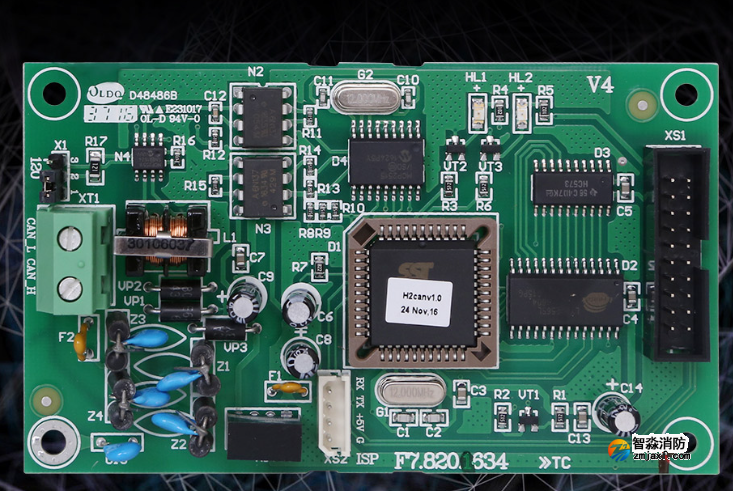

一、硬件架構：精益求精的設計理念

LWK200聯網接口卡的硬件設計充分體現了海灣公司在消防產品領域的專業積累。其核心硬件主要包括：

1. 微處理器（MCU）： MCU是LWK200的核心控制單元，負責處理來自控制器的數據、執行通信協議、管理外設接口等關鍵任務。通常選用性能穩定的工業級單片機，例如ARM Cortex-M系列或其他兼容型號。MCU的選擇直接影響到接口卡的響應速度、數據處理能力和系統穩定性。

2. 通信接口芯片： LWK200提供多種通信接口，以適應不同的網絡環境和監控系統要求。常見的通信接口包括：

• RS-485： 這是最常用的接口，采用差分信號傳輸，具有抗干擾能力強、傳輸距離遠的優點。LWK200通常通過RS-485接口與控制器進行通信，獲取火災報警信息、設備狀態信息等。

• 以太網接口： 通過以太網接口，LWK200可以直接接入局域網或互聯網，實現遠程監控和數據傳輸。通常采用標準的TCP/IP協議棧，支持多種網絡協議，如TCP、UDP、HTTP等。

• 其他接口： 根據具體型號和應用場景，LWK200可能還提供諸如RS-232、CAN總線等接口，以滿足不同的通信需求。

3. 隔離電路： 為了提高系統的穩定性和安全性，LWK200通常采用隔離電路設計，將控制器側的信號與網絡側的信號進行隔離，有效防止外部干擾和浪涌電壓對控制器造成損害。光耦隔離是最常用的隔離方式之一。

4. 電源管理模塊： 電源管理模塊負責將外部供電轉換為LWK200內部各芯片所需的電壓，并提供過壓、過流、短路等保護功能，確保設備穩定可靠地運行。

5. 指示燈： LED指示燈用于指示LWK200的運行狀態，例如電源指示、通信指示、故障指示等，方便用戶進行故障排查和狀態監控。

6. 存儲器： 用于存儲LWK200的程序代碼、配置參數、歷史數據等。通常采用Flash存儲器或EEPROM存儲器，具有掉電不丟失數據的特性。

二、通信協議：規范高效的信息交換

通信協議是LWK200與控制器、監控系統之間進行信息交換的基礎。海灣LWK200聯網接口卡通常支持以下幾種通信協議：

1. 海灣協議： 這是海灣公司內部定義的私有協議，用于LWK200與海灣控制器之間進行通信。該協議定義了數據幀的格式、命令代碼、校驗方式等，確?？刂破髂軌驕蚀_地將報警信息、設備狀態信息等傳遞給LWK200。海灣協議的優勢在于能夠充分利用海灣控制器的功能，實現更精細化的數據交換和控制。

2. Modbus協議： Modbus是一種廣泛應用于工業控制領域的通信協議，具有開放性、通用性強的特點。LWK200可以通過Modbus協議與監控系統進行通信，將火災報警信息、設備狀態信息等上傳到監控系統，實現遠程監控和管理。Modbus協議的優勢在于易于集成，可以與多種監控系統進行無縫對接。

3. TCP/IP協議： 當LWK200通過以太網接口接入網絡時，通常采用TCP/IP協議進行通信。TCP/IP協議棧提供了一整套網絡通信協議，包括TCP、UDP、HTTP、SNMP等，可以實現遠程監控、數據傳輸、設備管理等功能。

LWK200的通信協議棧通常采用分層設計，每一層負責不同的功能。例如，物理層負責信號的傳輸，數據鏈路層負責數據的封裝和校驗，網絡層負責數據的路由，傳輸層負責數據的可靠傳輸，應用層負責數據的解析和處理。

三、數據處理機制：精準高效的信息提取

LWK200的數據處理機制是其核心功能之一，負責將來自控制器的數據進行解析、轉換、存儲，并將處理后的數據發送到監控系統。其主要流程包括：

1. 數據接收： LWK200通過RS-485或其他接口接收來自控制器的數據。

2. 數據解析： 接收到的數據幀需要按照相應的通信協議進行解析，提取出有效的數據信息，例如報警類型、報警區域、設備地址、設備狀態等。

3. 數據轉換： 提取出的數據信息可能需要進行單位轉換、格式轉換等處理，以便與監控系統的數據格式保持一致。

4. 數據存儲： 為了方便后續的查詢和分析，LWK200通常會將接收到的數據存儲在存儲器中，形成歷史數據記錄。

5. 數據轉發： 將處理后的數據按照相應的通信協議發送到監控系統?？梢酝ㄟ^RS-485接口、以太網接口等多種方式進行數據轉發。

6. 數據校驗： 為了確保數據的準確性，LWK200通常會對接收到的數據和發送的數據進行校驗，例如CRC校驗、奇偶校驗等。

四、軟件功能：靈活強大的配置管理

LWK200的軟件功能主要包括配置管理、數據監控、故障診斷等。

1. 配置管理： 用戶可以通過配置軟件對LWK200進行參數設置，例如通信協議選擇、通信參數設置、IP地址設置、報警信息過濾等。靈活的配置管理功能可以滿足不同應用場景的需求。

2. 數據監控： 用戶可以通過監控軟件實時查看LWK200接收到的數據，例如報警信息、設備狀態信息等。數據監控功能可以幫助用戶及時了解系統的運行狀態。

3. 故障診斷： LWK200通常具備自檢功能，可以檢測自身的運行狀態，并在出現故障時發出報警信號。用戶可以通過故障診斷功能快速定位故障原因。

4. 遠程升級： LWK200通常支持遠程升級功能，用戶可以通過網絡遠程升級軟件版本，修復BUG、增加新功能。

五、應用場景：構建智能消防監控系統

LWK200聯網接口卡廣泛應用于各種消防工程項目中，例如：

1. 大型建筑： 用于大型商場、寫字樓、酒店等建筑的消防監控系統，實現對火災報警設備的集中管理和遠程監控。

2. 工業企業： 用于工廠、倉庫、生產車間等場所的消防監控系統，實現對火災報警設備的實時監控和故障報警。

3. 交通樞紐： 用于機場、火車站、地鐵站等交通樞紐的消防監控系統，確保乘客和工作人員的安全。

4. 智能樓宇： 作為智能樓宇管理系統的一部分，實現對火災報警設備的智能化管理和聯動控制。

六、未來發展趨勢

隨著物聯網、云計算、大數據等技術的不斷發展，LWK200聯網接口卡也在不斷升級和完善，未來的發展趨勢主要體現在以下幾個方面：

1. 無線通信： 支持WiFi、ZigBee、NB-IoT等無線通信技術，實現無線數據傳輸，降低布線成本，提高靈活性。

2. 云平臺接入： 直接接入云平臺，實現遠程監控、數據存儲、數據分析等功能，構建基于云的智能消防監控系統。

3. 人工智能： 應用人工智能技術，例如機器學習、深度學習，對歷史數據進行分析，預測火災風險，提高火災預警的準確性。

4. 安全加密： 采用更高級的安全加密技術，例如SSL/TLS，確保數據傳輸的安全性和可靠性。

結論

海灣LWK200聯網接口卡是構建智能消防監控系統的重要組成部分，其硬件架構、通信協議、數據處理機制、軟件功能都經過精心設計和優化，能夠可靠地將火災報警信息、設備狀態信息等傳遞給監控系統，實現遠程監控和管理。隨著技術的不斷發展，LWK200聯網接口卡將朝著無線化、云平臺化、智能化、安全化的方向發展，為構建更安全、更智能的消防監控系統做出更大的貢獻。
