JK-TX-GSTN7000傳輸設備/用戶信息傳輸裝置設計滿足GB 16806-2006《消防聯動控制系統》和GB 26875.1-2011《城市消防遠程監控系統第1部分：用戶信息傳輸裝置》。

設備采用壁掛式安裝、模塊化設計，具有功能強、易安裝、易調試、易維護、配置靈活的特點。系統不僅能接收火災報警系統的火警、故障、屏蔽等信息，而且能接收到用戶的建筑消防設施如消火栓系統、滅火系統、應急廣播系統等的運行狀態信息。

提供RS232、RS485、RS422、CAN、開關量輸入/輸出等多種對外接口與外設連接，可通過以太網、無線4G-CAT.1等通訊方式接入到我公司的智慧消防物聯網系統中，是智慧消防物聯網系統中重要的組成部分。

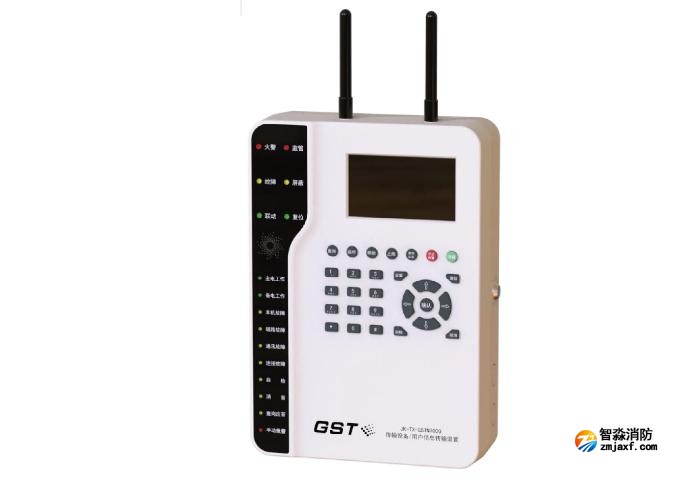

JK-TX-GSTN7000

用戶信息傳輸裝置

產品優勢

　　☆ 結構輕巧，A4紙大小、重量1.5kg

　　☆ ABS阻燃注塑外殼，安全可靠

　　☆ 網口、網口+4G兩種聯網方式*

　　☆ USB具有OTG功能，支持系統升級和歷史記錄導出

　　☆ TF卡接口支持TF卡系統升級和歷史記錄導出

　　☆ 具有CAN、RS422、RS485等多種通訊方式與外部設備通訊

　　☆ 同時支持2組有源信號輸入和2組無源信號輸入

　　☆ 電池容量2000mAh磷酸鐵鋰電池，能保證產品在正常監視狀態下工作10小時以上

　　☆ 高性能MPU處理器，Linux操作系統下開發的嵌入式軟件數據處理速度更快，操作更流暢

　　☆ 支持OTA功能，可以遠程在線升級

　　☆ 歷史記錄10萬

　　*4G支持中國移動、中國聯通、中國電信三個運營商的TD-LTE、FDD-LTE、TD-SCDMA、CDMA（EVDO、2000）、WCDMA、GSM六種不同的通信模式。

主要技術指標

　　☆ 工作電壓范圍：AC176V-264V

　　☆ 最大功耗：＜10W

　　☆ 以太網：帶寬100Mbps

　　☆ 無線CAT1-4G：全網通

　　☆ 電池容量：2000mAh

　　☆ 外形尺寸：220mm*80mm*300mm

　　☆ 重量：＜1.5kg

　　☆ 使用環境：0℃～40℃

　　☆ 存儲環境：-10℃～50℃

　　☆ 相對濕度：≤95%，不凝露

　　☆ 執行標準：GB 16806-2006、GB 26875.1-2011

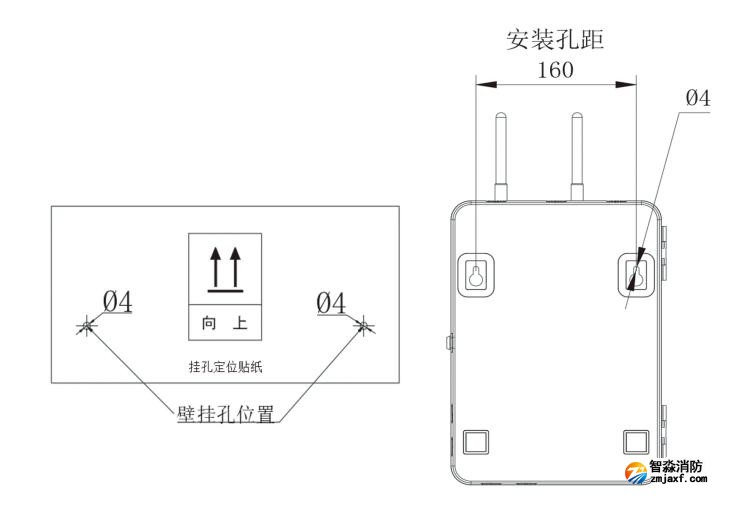

安裝說明

　　☆ 安裝方式為壁掛式

　　☆ 通過掛孔定位貼紙定位掛孔位置

　　☆ 掛孔螺釘選用φ4或φ3帶尼龍脹管自攻螺釘

安裝步驟

　　① 將傳輸設備/用戶信息傳輸裝置擺放在墻上需要安裝的位置，然后標記上邊框、左邊框、右邊框位置

　　② 將掛孔定位貼紙粘貼在標記的三條線區域內，貼紙三邊距三條線之間的距離一致

　　③ 根據選用的螺釘使用尼龍脹管直徑在掛孔定位貼紙上的兩個M4圓圈位置打孔

　　④ 在所打孔內裝入脹管和螺釘

　　⑤ 將傳輸設備/用戶信息傳輸裝置沿著三條線的位置貼在墻上并向上移動7mm左右，待螺釘進入掛孔后向下輕輕拉動產品掛住即可

　　⑥ 將4G天線、WiFi天線按標識安裝在對應天線位置
