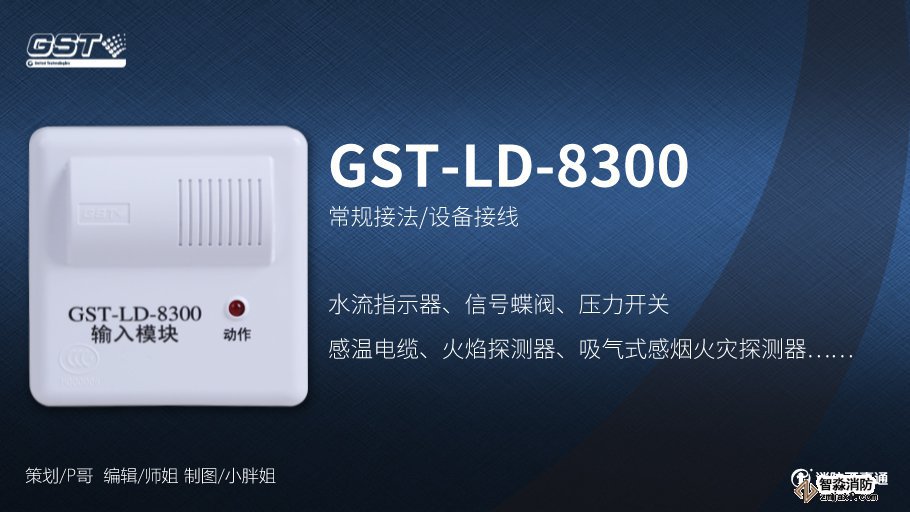

海灣8300監視模塊常見設備接線圖

作者:海灣消防設備 文章來源:http://www.cdcjxs.cn/ [ ]

海灣8300監視模塊常見設備接線圖

海灣GST-LD-8300輸入模塊接線

海灣GST-LD-8300輸入模塊接線

海灣GST-LD-8300輸入模塊接線

海灣GST-LD-8300輸入模塊接線

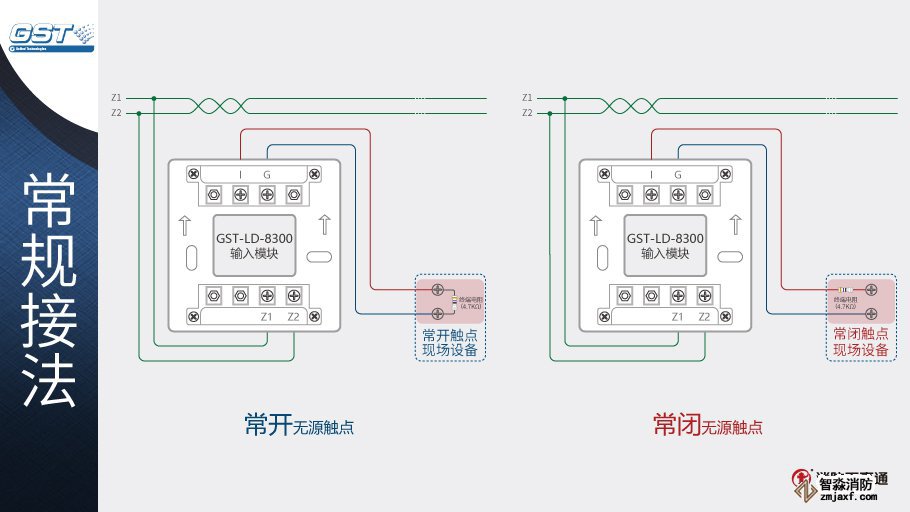

  1.模塊輸入端如果設置為“常開檢線”狀態輸入,模塊輸入線末端(遠離模塊端)必須并聯一個4.7kΩ的終端電阻。

  2.模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端(遠離模塊端)必須串聯一個4.7kΩ的終端電阻。

海灣GST-LD-8300輸入模塊接線

海灣GST-LD-8300輸入模塊接線

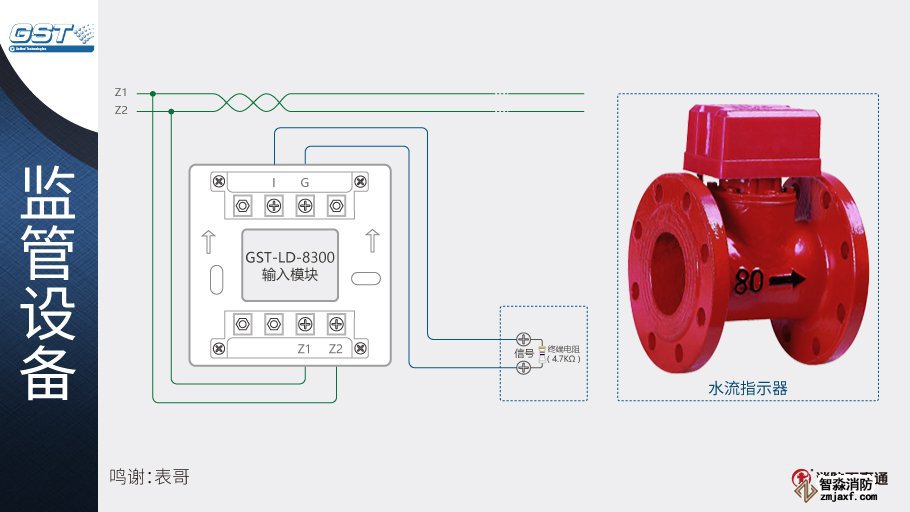

  1.GST-LD-8300模塊主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備接線方式基本相同。

  2.設備動作后,輸出的動作信號可由模塊通過信號二總線送入火災報警控制器,產生監管信號,可通過火災報警控制器知道設備工作狀態。

海灣GST-LD-8300輸入模塊接線

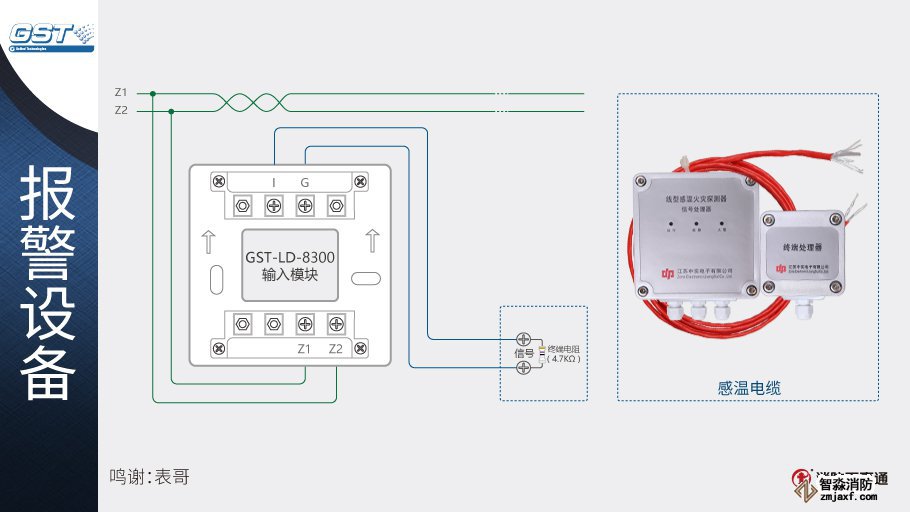

  1.GST-LD-8300模塊主要用于配接現場各種火災探測器,如纜式線型感溫火災探測器感溫電纜探測器)、火焰探測器、吸氣式感煙火災探測器等。這些設備接線方式基本相同,將探測器報警信號接入輸入模塊I、G端。

  2.現場探測器設備動作后,輸出的動作信號可由模塊通過信號二總線送入火災報警控制器,產生報警,并可通過火災報警控制器來聯動其它相關設備動作。

海灣GST-LD-8300輸入模塊接線

海灣GST-LD-8300輸入模塊接線

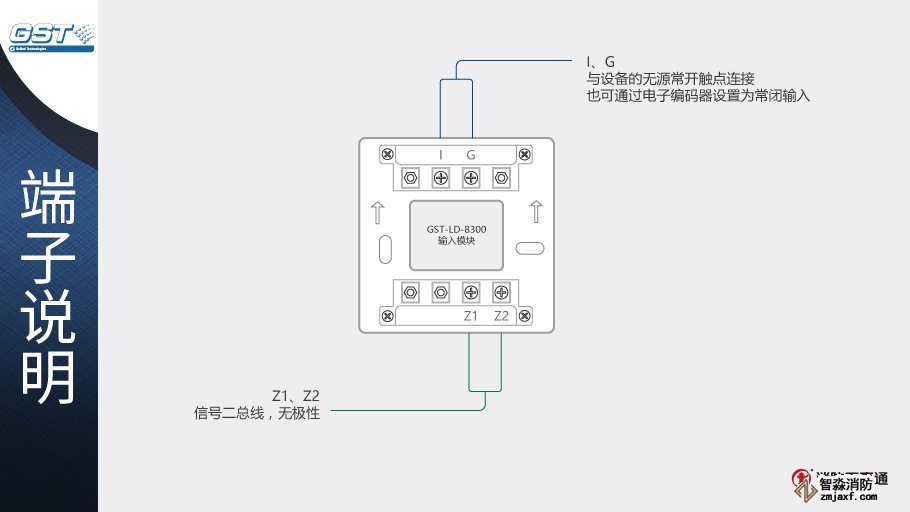

  1.信號總線Z1、Z2采用阻燃RVS型雙絞線,截面積≥1.0mm²。

  2.I、G采用阻燃RV線,截面積≥1.0mm²。
