海灣8319輸入模塊接線圖

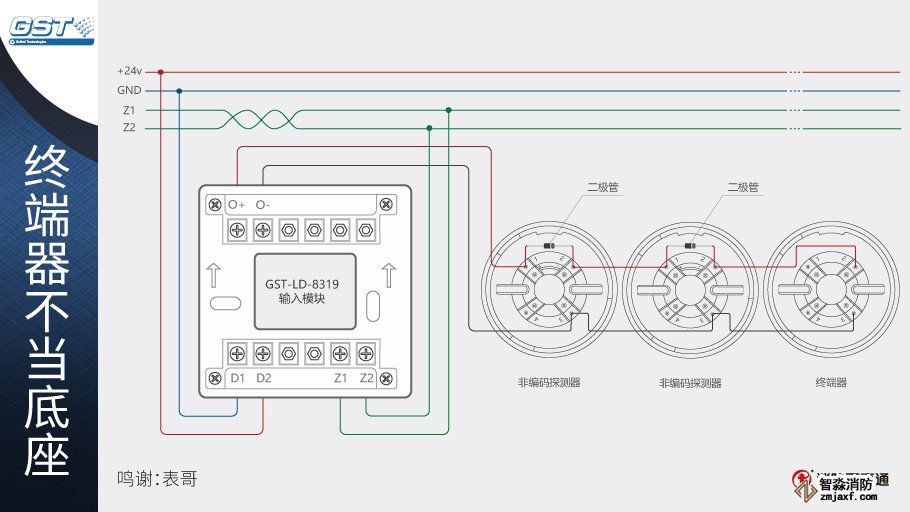

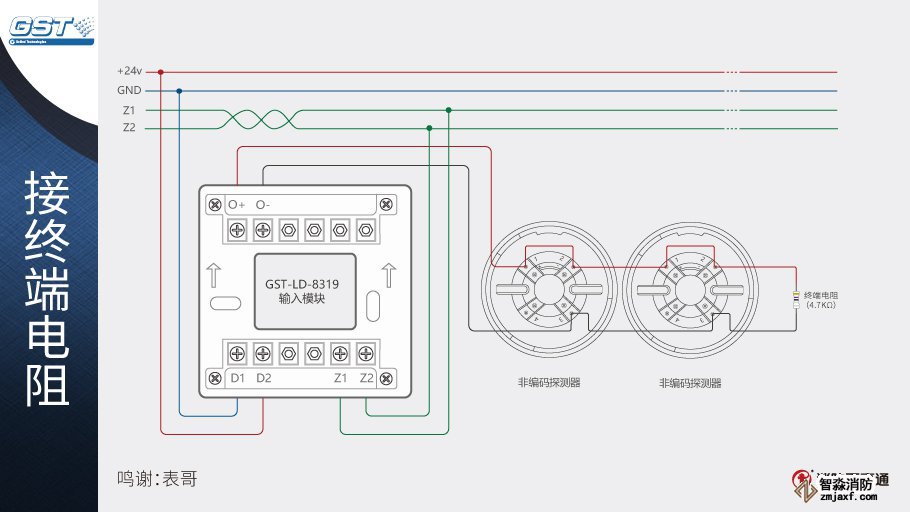

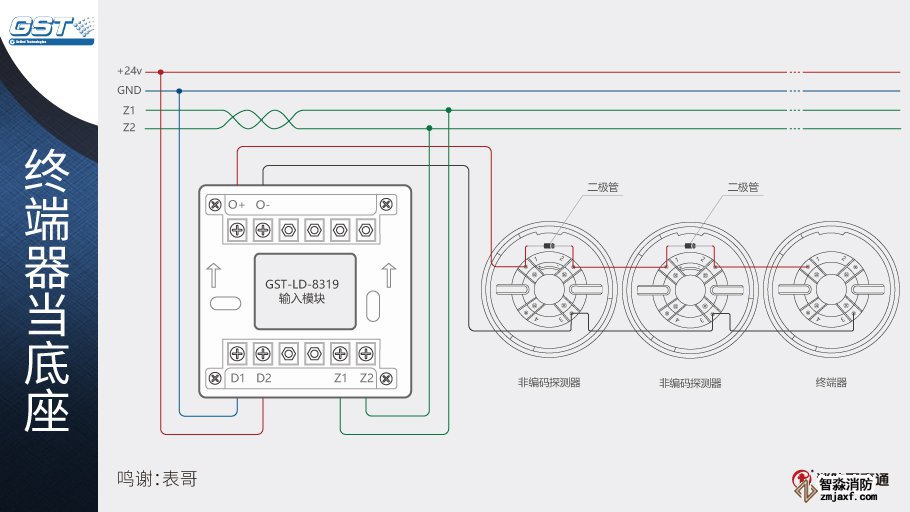

　　海灣GST-LD-8319輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管1N5819，且輸出回路終端必須接GST-LD-8320終端器或GST-LD-8302A，終端器可當探測器底座使用。

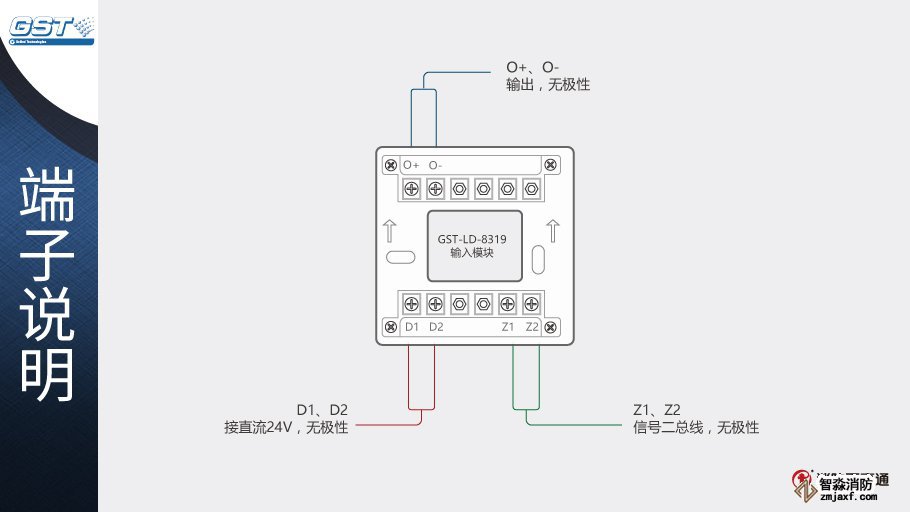

　　1、Z1、Z2可選用截面積≥1.0mm²RVS雙絞線。

　　2、其它線可采用截面積≥1.0mm²的阻燃RV或BRV線。

　　3、O-、O+的輸出回路線要有明顯的顏色區分，且顏色的選配要具有合理性。

　　4、布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不同布設在同一穿線管或線槽內。
