防火閥是用來阻斷來自火災區的煙氣及火焰通過，并在一定時間內能滿足耐火穩定性和耐火完整性要求的閥門。為了將火災引起的損失減少到最小程度，就必須采取有效的防火、防排煙措施，以控制火勢蔓延，而防火閥在通風、空調及防排煙系統中的合理設置，則起到了重要的作用。

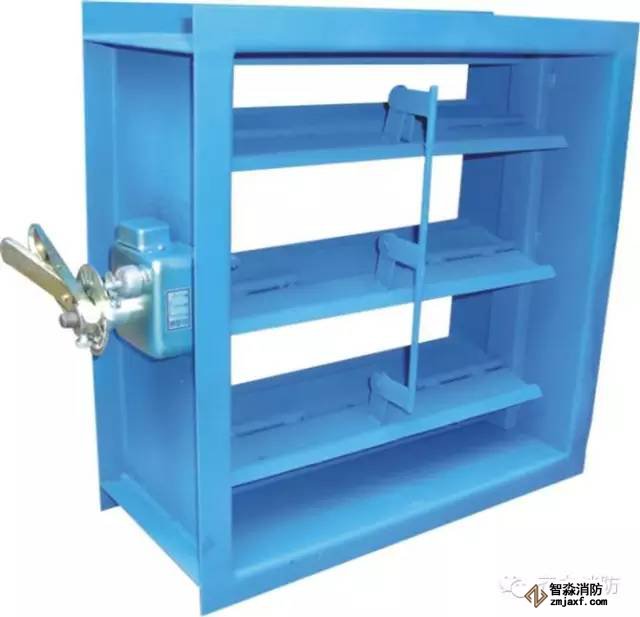

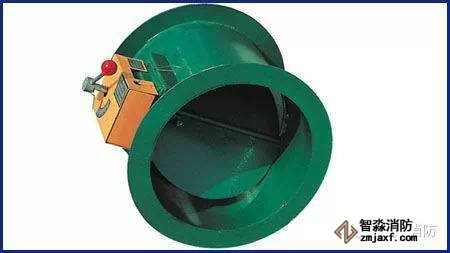

　　3.1 防火閥

　　安裝在通風空調系統風管內，防止火勢沿風管蔓延

　　3.1.170℃自動關閉，風機停機FD

　　3.1.2手動關閉，風機停機

　　3.1.3輸出關閉電訊號

　　3.2防火調節閥

　　安裝在通風空調系統風管內，防止火勢沿風管蔓延

　　3.2.170℃自動關閉，風機停機FVD

　　3.2.2手動關閉，風機停機

　　3.2.3閥門在0°~90°內五檔調節風量

　　3.2.4輸出關閉電訊號

　　3.3防煙防火調節閥

　　安裝在有防煙防火要求的通風空調系統管道上

　　3.3.1靠煙感器控制動作，用電訊號通過電磁鐵關閉（防煙），通風空調系統風機停機SFVD

　　3.3.270℃自動關閉（防火），風機停機

　　3.3.3手動關閉，風機停機

　　3.3.4閥門在0°~90°內五檔調節風量

　　3.3.5輸出閥門關閉電訊號

　　3.4 遠距離防煙防火調節閥

　　安裝在有防煙防火要求的通風空調系統管道上,在較復雜地形，且又需經常調節的地方比較適用

　　 3.4.1.靠煙感器控制動作，用電訊號通過電磁鐵關閉（防煙），通風空調

　　統風機停機BSFVD

　　3.4.2.70℃自動關閉（防火），風機停機

　　3.4.3. 遠距離手動關閉，風機停機

　　3.4.4.閥門在0°~90°內五檔調節風量

　　3.4.5.輸出閥門關閉電訊號

　　3.5排煙防火閥

　　安裝在有排煙、防火要求的排煙系統管道上及排煙風機吸入口處管道上

　　3.5.1.電訊號DC24V開啟，排煙風機同時啟動SFD

　　3.5.2.溫度熔斷器在280℃時熔斷，使閥門關閉，排煙風機同時停機

　　3.5.3.手動開啟，排煙風機同時啟動

　　3.5.4.閥門開啟后，輸出開啟電訊號注：字母含義：S―電磁鐵控制 F―溫度熔斷器控制 V―風量調節 D―手動操作及復位 B―遠距離控制

　　所謂遠距離控制是將操作裝置安裝在距閥體6m以內的任何部位并通過控制纜繩來控制閥體，其余操作裝置均安裝在閥體上，實行就地操作。

　　4.1 通風空調系統中防火閥的設置與選用

　　4.1.1 《高層民用建筑設計防火規范》GB50045-95(2001年版)及《建筑設計防火規范》GBJ16-87(2001年版)對防火閥的設置均有要求，總結起來，有以下幾條：

　　(1) 風管穿越防火分區處；

　　(2) 穿越通風、空調機房及重要的或火災危險性大的房間隔墻和樓板處；

　　(3) 垂直風管與每層水平風管交接處的水平管段上應設防火閥，但多層建筑的每個防火分區其通風、空調系統均獨立設置時，則該防火分區內的水平風管與垂直總管的交接處可不設防火閥；

　　(4) 穿越變形縫處的兩側風管上各設一個。

　　上述部位的防火閥,平時常開，當火災中其溫度達到70℃時，則自動關閉。防火閥應靠近防火分隔處設置，且應單獨設支、吊架。當防火閥暗裝時，應在安裝部位設置檢修口。

　　4.1.2 廚房、浴室、廁所等的垂直排風管道，當沒有采取防止回流的措施時，則必須在支管上設置防火閥。公共建筑廚房，由于油煙溫度較高，為防止防火閥產生誤動作，在排油煙管道與垂直風道交接處，應設置150℃熔斷的防火閥。

　　4.1.3 空調集中新風系統設計中防火閥的設置

　　新風系統形式通常有分層設置水平式新風系統和垂直式新風系統。

　　(1) 分層設置水平式新風系統

　　新風系統按樓層分別設置。新風吸入方式有兩種，一種是新風通過從外墻上開洞從室外吸??；另一種是設一總新風豎風道，各層新風機組從豎風道取風。前一種取新風方式，不需在新風機組入口處設防火閥，后者集中取新風，對于高層建筑，總新風豎風道要跨越防火分區，每層新風機組的吸入口風管上應設70℃熔斷的防火閥。

　　(2) 垂直式新風系統

　　垂直式新風系統是室外空氣經過新風機組處理后，通過豎風道送至空調房間，一般新風機組設在屋頂。對于建筑層高較低，水平敷設新風管有困難的情況下比較適用。對于高層建筑，豎風道要跨越防火分區，送風口要求設置70℃熔斷的防火閥。

　　4.1.4 通風、空調系統橫向應按每個防火分區設置，豎向布置不宜超過5層；當管道設有防止回流設施或設有防火閥，且各層設有自動噴水滅火系統時，其豎向連接的層數可不受此限制。

　　4.1.5 當設置防火閥的部位有風量調節要求，可設防火調節閥。

　　4.2 防排煙系統中防火閥的設置與選用

　　4.2.1 在排煙風機的入口總管上應設置當煙氣溫度超過280℃時能自動關閉的排煙防火閥，且應與排煙風機連鎖，當排煙防火閥關閉時，風機停止運轉。排煙風機應保證在280℃時能連續工作30min。需要說明的是，排煙防火閥設置在排煙風機前、后，要依具體情況靈活確定。以地下室排煙系統為例：

　　(1) 當?shù)叵率覂H為一層，且排煙經豎風道排至室外時，排煙防火閥宜設置在排煙風機入口總管上；

　　(2) 當?shù)叵率覍訑?shù)在二層及二層以上，各層共用一排煙豎井時，則每層排煙防火閥應設置在排煙風機出口總管上，即緊靠排煙豎井一側設置。

　　4.2.2 不論是豎向布置的走道排煙系統還是水平式布置的房間排煙系統，均應在排煙支管與豎風道連接處設置280℃時能自動關閉的排煙防火閥。

　　4.2.3 機械排煙系統橫向宜按防火分區設置，每層水平風管不宜穿越防火分區，但一些工程的某些樓層面積較大，按防火分區設排煙系統有困難，必須穿越時，應在穿越處設280℃時能自動關閉的排煙防火閥。

　　 (1) 當設常閉的排煙口時，排煙支管上設常開的排煙防火閥；

　　(2) 當設普通常開型風口時，排煙支管上設常閉的排煙防火閥；

　　(3) 當設常閉型專用防火排煙口時，則排煙支管上不設排煙防火閥

　　4.2.4 設置機械排煙的地下室應考慮進風設施，當采用機械進風系統時，應在風機入口管道上設置70℃熔斷的防火閥。

　　4.2.5 對于機械加壓送風系統，可在加壓送風機入口管道上設置70℃熔斷的防火閥，以防止新風入口受火、煙威脅，將煙氣輸送至樓層內。

　　通風空調系統及防排煙系統設計中，應因地制宜合理設置和選用防火閥。
