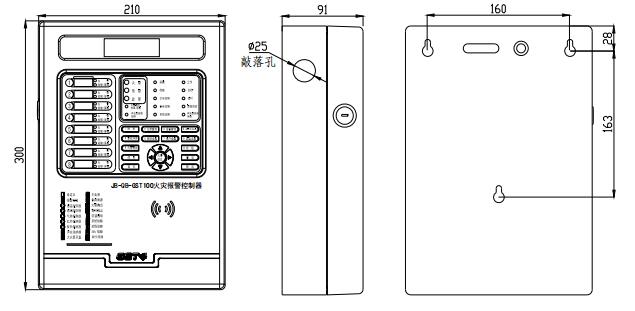

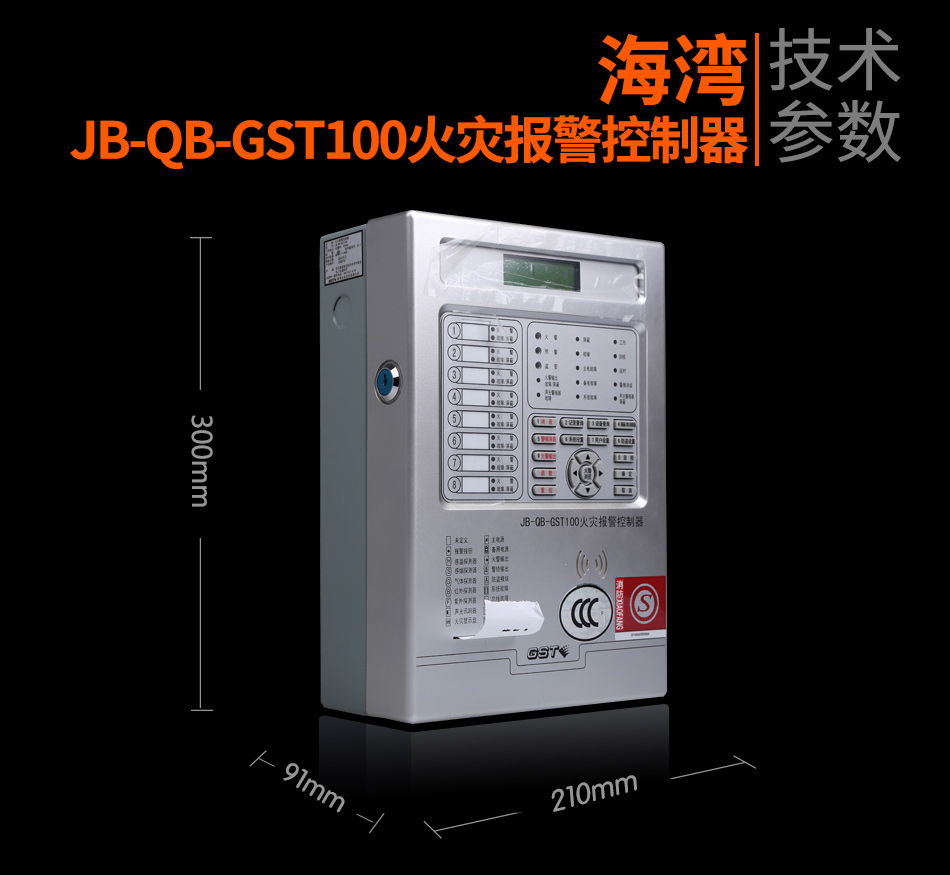

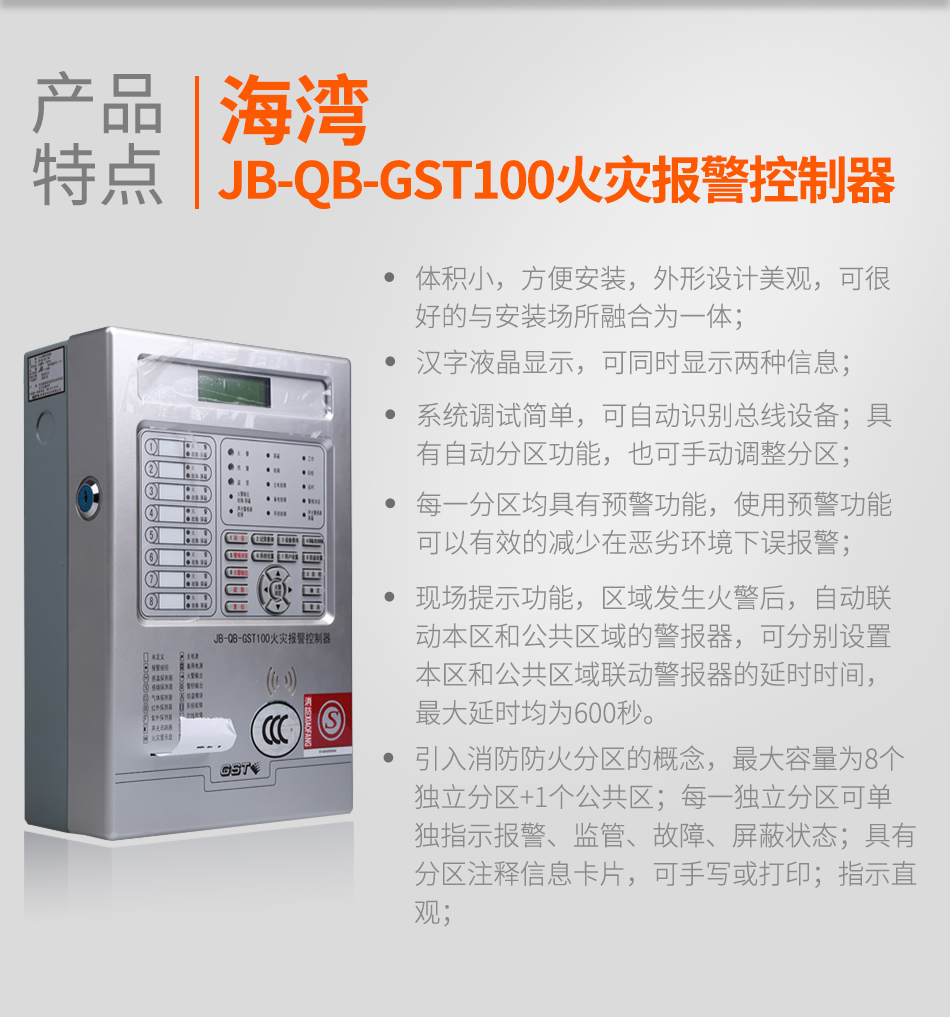

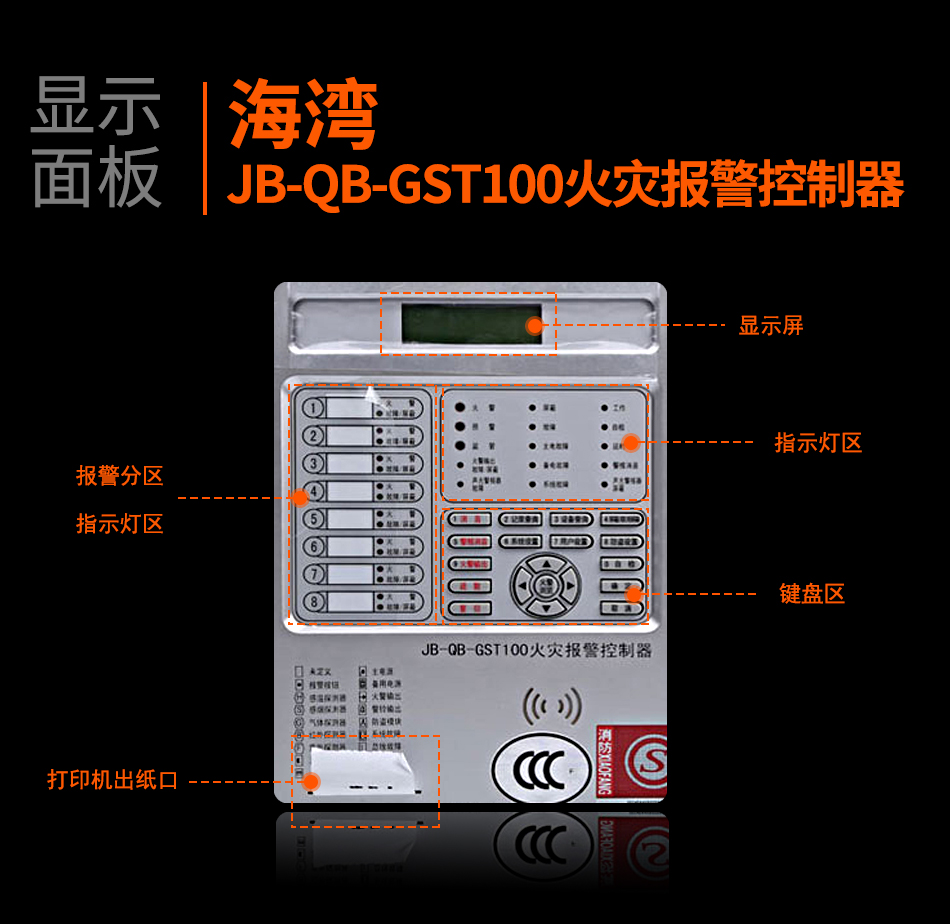

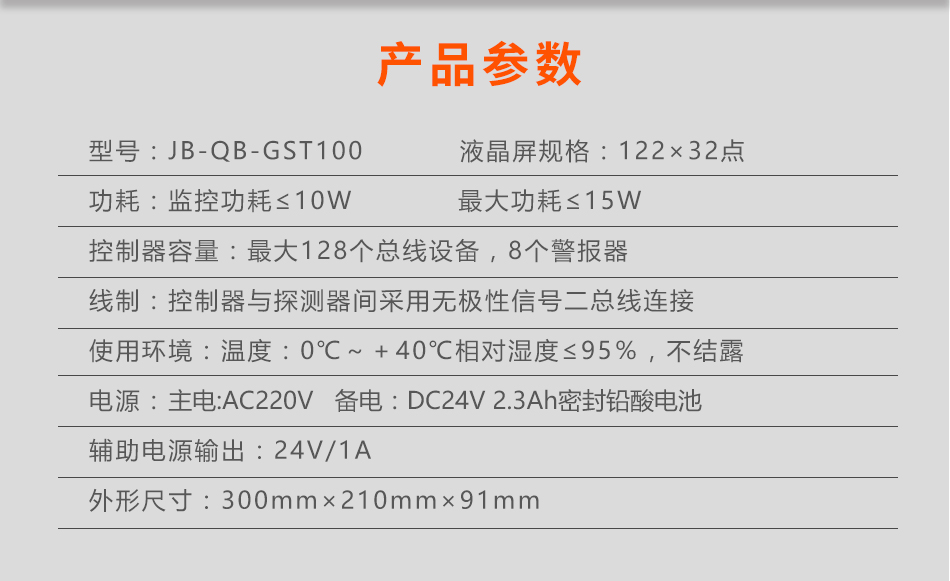

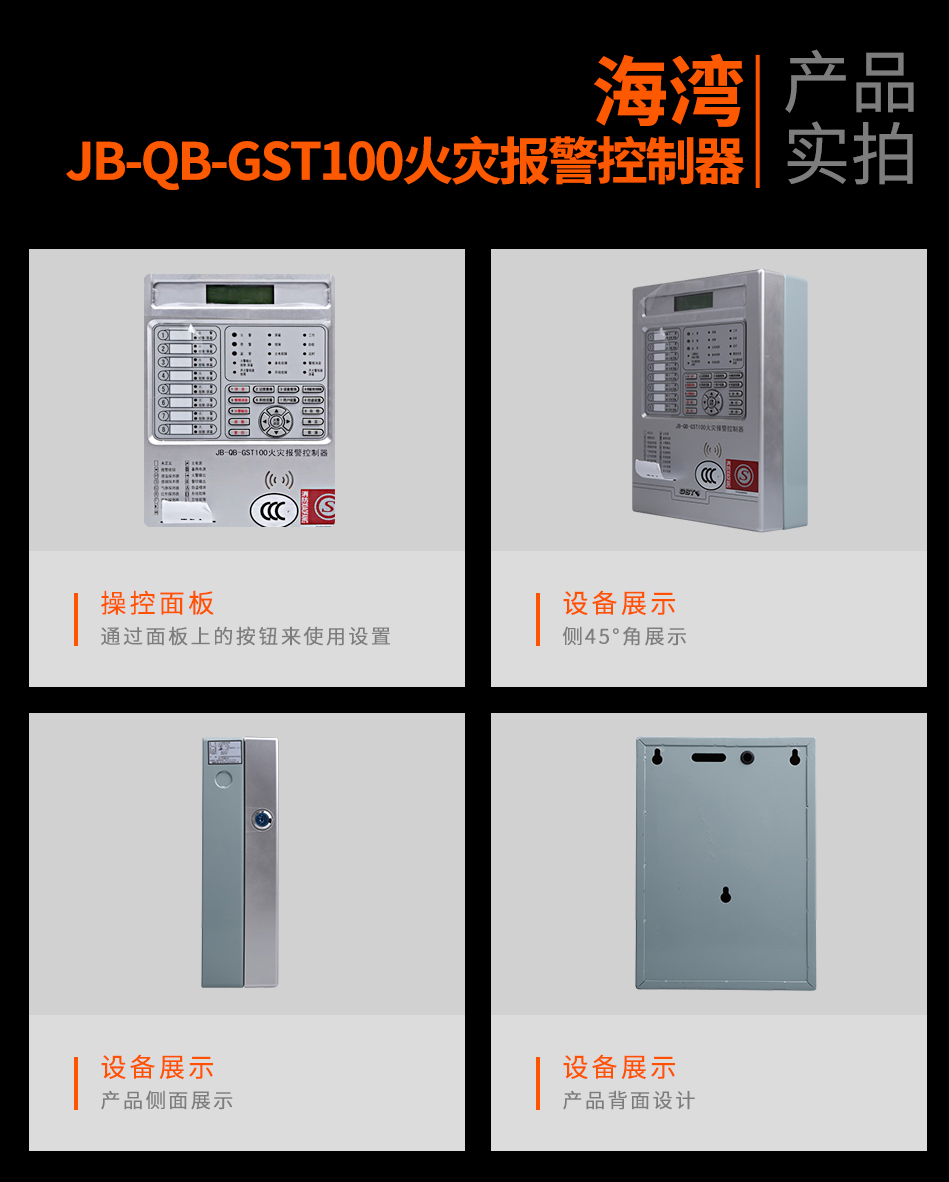

本控制器為壁掛式結(jié)構(gòu)設計，可直接明裝在墻壁上，其對外接線端子如下圖所示：

其中：
L、G、N：交流220V接線端子及機殼保護接地線端子
Z1、Z2：探測器總線（無極性）
+24V、GND： DC24V/1A輔助電源輸出端子
R+、R-：警鈴輸出端子，觸點容量DC24V/1A
F+、F-：火警輸出端子，觸點容量DC24V/1A
注：輔助電源輸出、R+、R-警鈴輸出及F+、F-火警輸出的最大有源輸出容量和為DC24V/1A。

布線要求：
 信號二總線采用阻燃RVS雙絞線，截面積≥1.0mm2
 DC24V輸出線采用阻燃BV線，截面積≥2.5mm2
