一、海灣GST-LD-8364輸入/輸出模塊產品概述
GST-LD-8364輸入/輸出模塊(以下簡稱模塊)，總線供電，具備DC25V有源輸出功能，主要用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，可接收并上傳設備的反饋回答信號。
二、海灣GST-LD-8364輸入/輸出模塊特點
1.無極性兩總線低功耗設計，無需外加24V電源；
2.輸入、輸出均具有檢線功能；
3.GST-LD-8364輸入端可現場設為常開檢線、常閉檢線，與無源觸點連接；
4.GST-LD-8364輸出端可提供DC25V有源脈沖電壓；
5.GST-LD-8364地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；
6.電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
三、GST-LD-8364輸入/輸出模塊技術參數
| 型號 | GST-LD-8364 |
| 名稱 | 輸入/輸出模塊 |
| 品牌 | 海灣 |
| 工作電源總線 | 24V(16V~28V) |
| 監視電流 | ≤0.5mA |
| 總線啟動電流 | ≤10mA |
| 線制 | 無極性信號二總線，低功耗設計 |
| 輸出容量 | 輸出恒壓 DC25V，最大輸出能量 1.91J，負載 1.5A 時最長輸出脈沖寬度 53ms；脈沖時間最長 3s。電流做功公式參照：W(J)=V(V)*I(A)*t(s) |
| 輸入指示燈 | 紅色，正常巡檢時閃亮 1 次，總線電壓低故障時連續閃亮兩次，輸入故障時以 2.5Hz、50%占空比閃爍，反饋時常亮 |
| 輸出指示燈 | 紅色，待機時熄滅，輸出故障時以 2.5Hz、50%占空比閃爍，啟動后常亮 |
| 編碼范圍 | 占用一個總線編碼點，編碼范圍1～242 |
| 防護等級 | IP30 |
| 安裝孔距 | 60mm |
| 工作環境溫度 | -10℃～55℃ |
| 相對濕度 | ≤95%，無凝露 |
| 外形尺寸 | 86mm×86mm×43mm(帶底殼) |
| 外殼防護等級 | IP30 |
| 殼體材料和顏色 | ABS，瓷白 |
| 重量 | 約 158g(帶底殼) |
| 安裝孔距 | 60mm |
| 執行標準 | GB 16806-2006 |

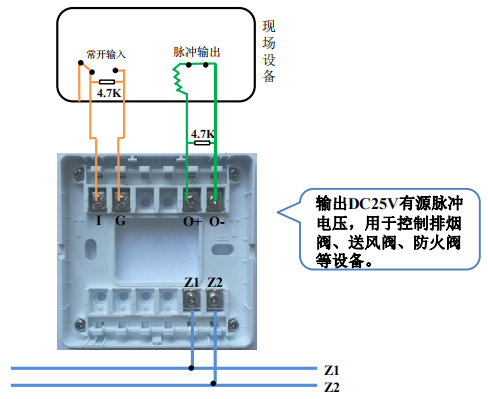

四、海灣GST-LD-8364輸入/輸出模塊接線示意圖
GST-LD-8364輸入輸出模塊采用脈沖輸出方式，輸入端為無源常開觸點的接線方法：
